Bateau ESPADE 850 ...

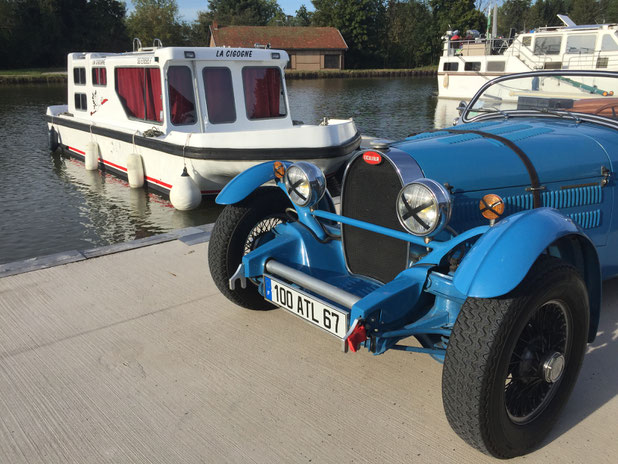

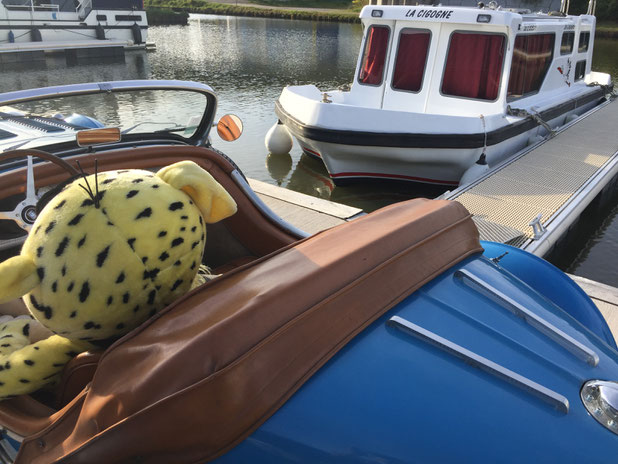

Comme l'Excalibur 35x n°2 à son garage pas très loin de l'eau, elle s'est fait une nouvelle copine : une pénichette ESPADE 850 Fly de 1987.

bateau la cigogne espade 850 fly restauration bateau LA CIGOGNE  fluvial penichette peniche LA CIGOGNE EXCALIBUR 35X
espade 850 fly restauration bateau fluvial penichette peniche LA CIGOGNE EXCALIBUR 35X
LA CIGOGNE espade 850 fly restauration bateau fluvial penichette peniche steinbourg port vnf

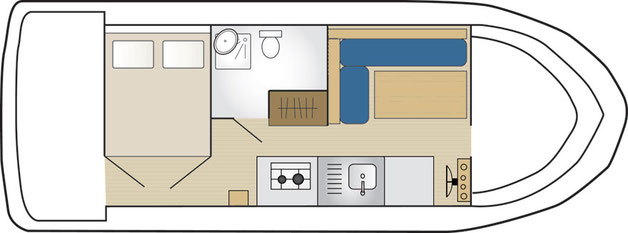

plan penichette bateau espade 850 restauration moteur coque carene chantier fluviale

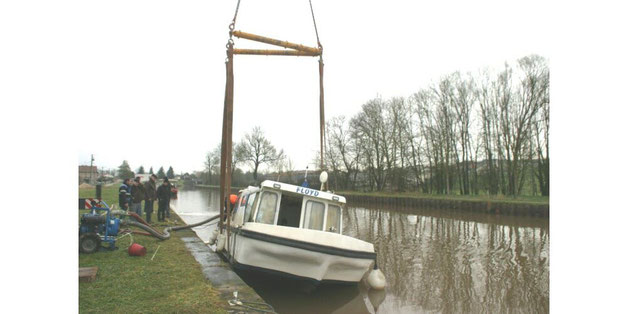

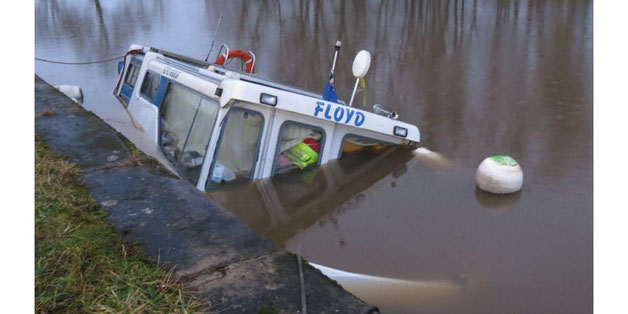

Mais avant d'être dans cet état, cette pénichette a eu une vie très mouvementée  avec notamment une avarie fin 2019 sur un canal dans le département des Vosges :

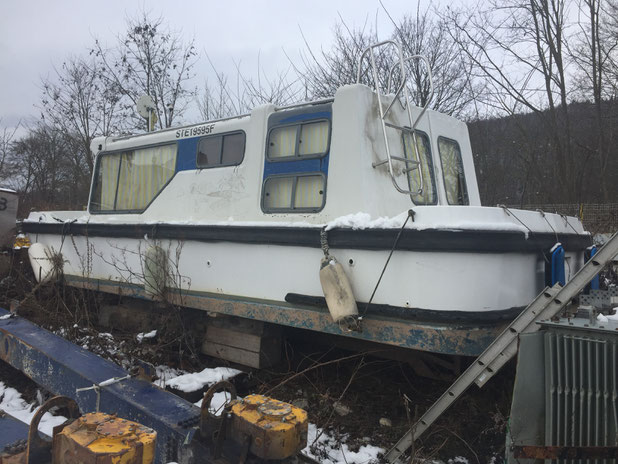

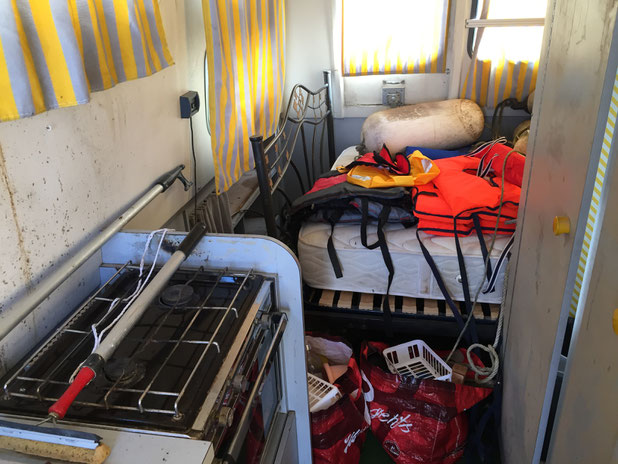

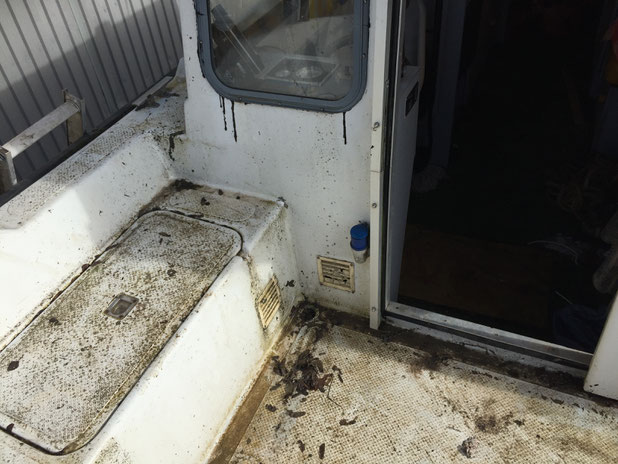

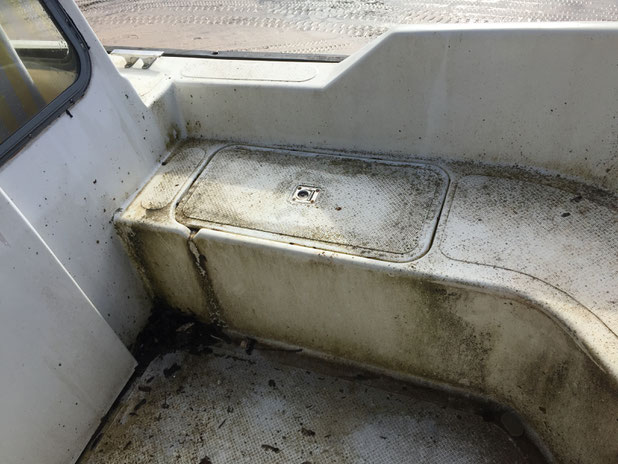

Puis, de longs mois à croupir sans entretien :

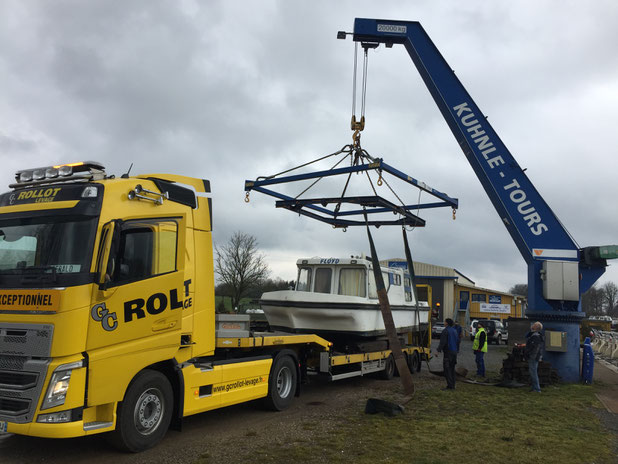

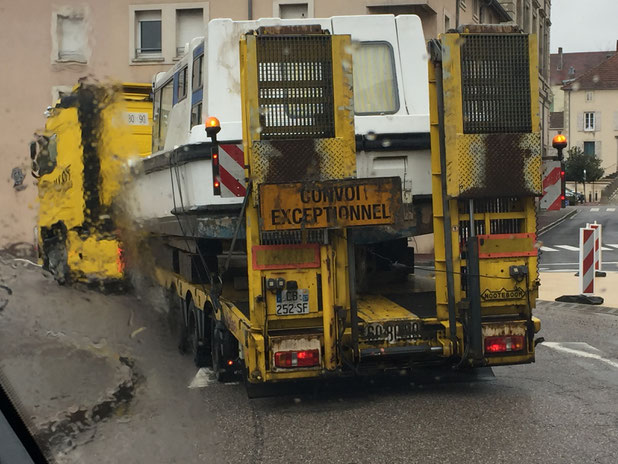

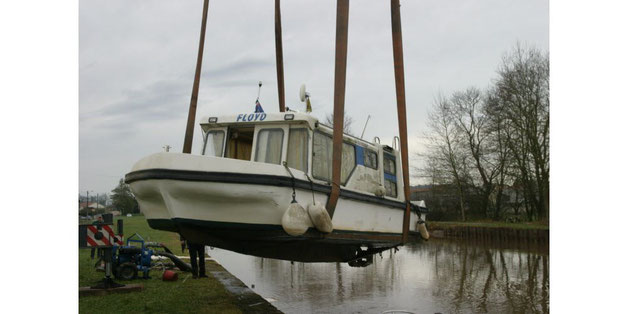

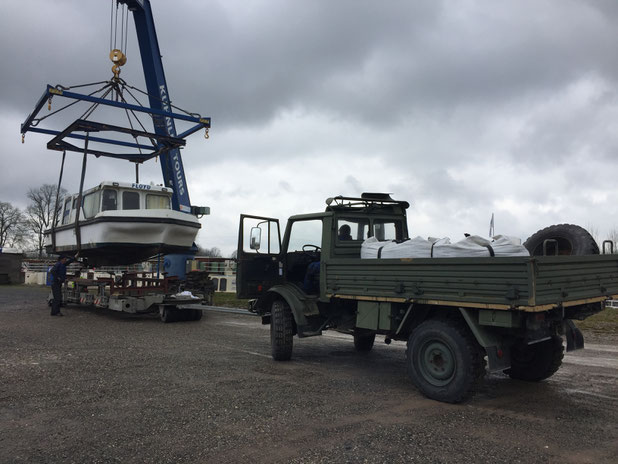

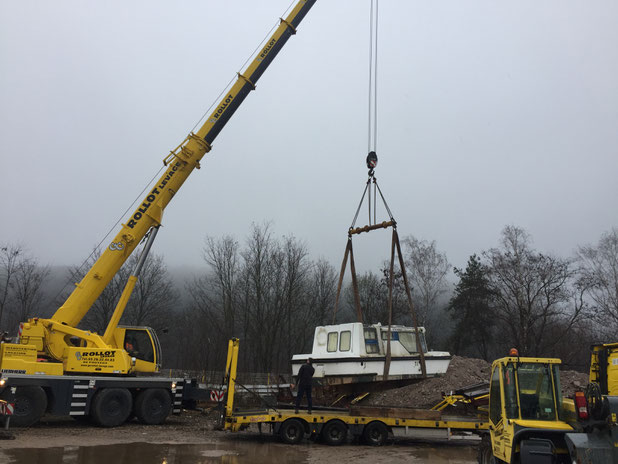

Mars 2021 : changement de propriétaire et rapatriement de l'épave sur le chantier fluvial de Niderwiller en Moselle par convoi exceptionnel :

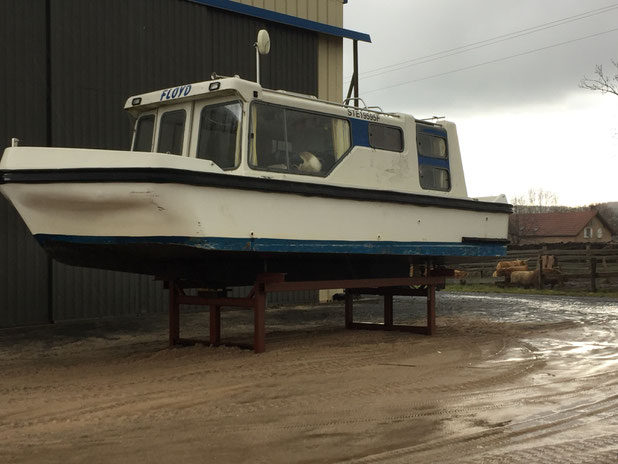

Pose de la pénichette sur bers, pour pouvoir travailler dessous et la déplacer sur le chantier avec la remorque hydraulique.

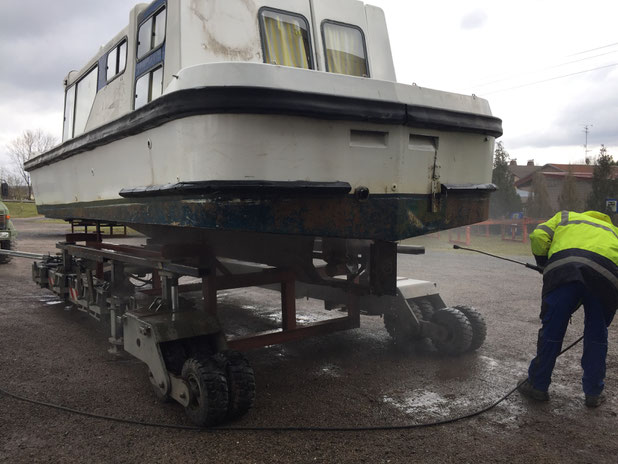

Nettoyage au karcher haute pression :

Retrait de la remorque hydraulique :

Prête pour se refaire une beauté ...

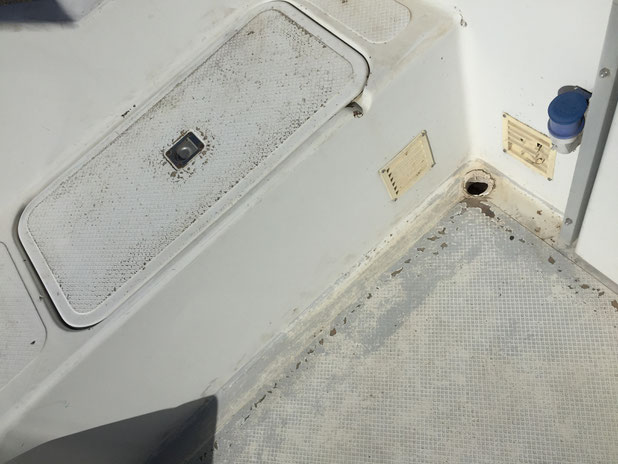

Premier étape : traiter les causes de l'avarie par le changement des deux évacuations d'eau pluvial du ponton terrasse en plastique craquelé par des éléments en laiton et remise en état des pompes de fond de cale :

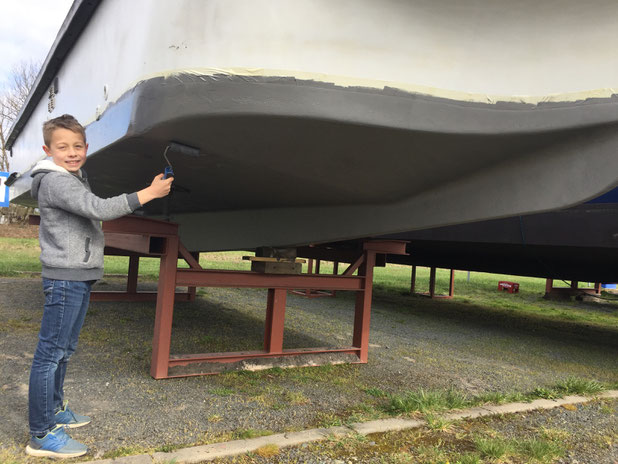

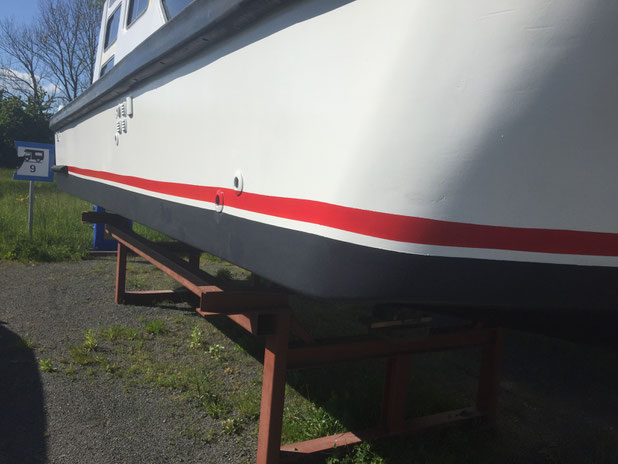

Début du traitement de la coque polyester, avec : ponçage, primaire d'accroche, antifouling à matrice dure et peinture intégrale ...

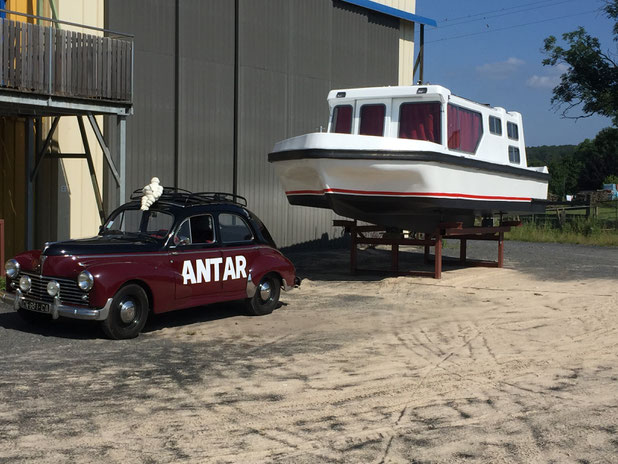

espade 850 fly restauration bateau fluvial penichette peniche LA CIGOGNE PEUGEOT 203

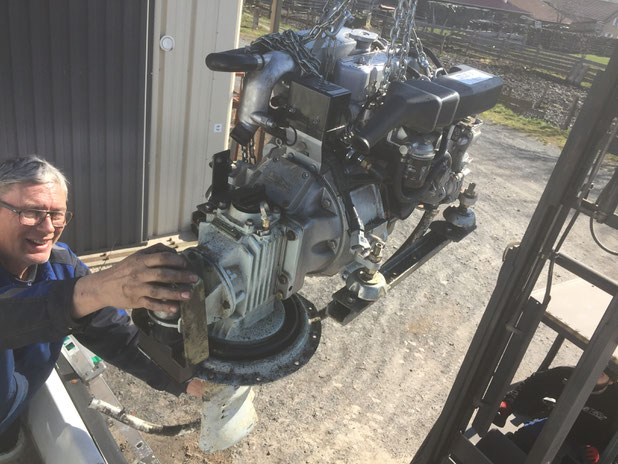

Sortie de l'ensemble moteur Mitsubishi L3E Craftsman / transmission saildrive Volvo avec un Fenwick depuis la cale arrière de la pénichette :

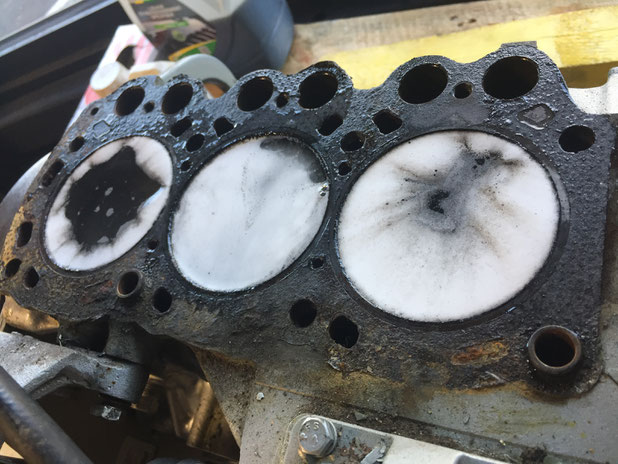

Avec de l'eau stagnante depuis plus d'un an dans le moteur, le constat est sans appel : moteur bloqué avec les pistons soudé au bloc par de la rouille et des cylindres très marqués ...

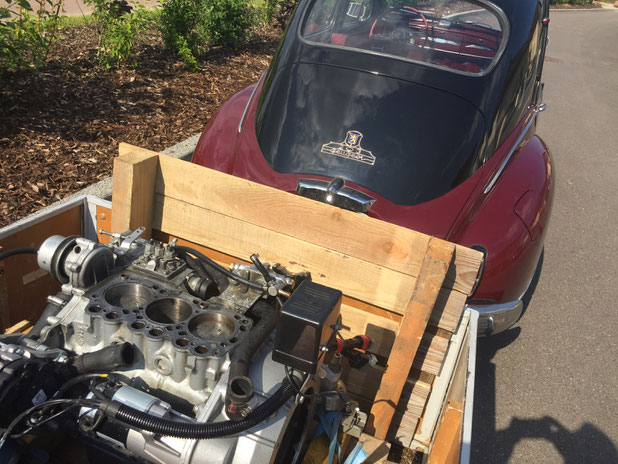

Transport du moteur Mitsubishi L3E Craftsman en remorque derrière une Peugeot 203 :

Traitement à l'acide durant un mois (à renouveler tous les jours) pour dissoudre la rouille ...

... et enfin libérer les pistons !

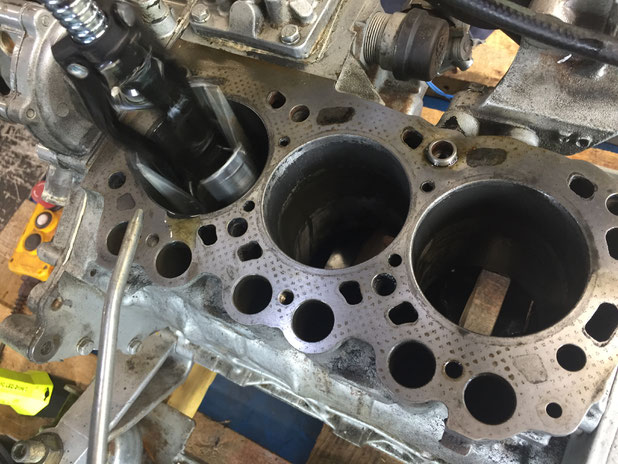

Tentative de surfaçage des cylindres avec un rodoir :

RODOIR DEGLACAGE CYLINDRE moteur espade 850 mitsubishi l3e craftsman marine 3.27

La culasse elle aussi aussi bien attaquée : les soupapes sont soudées par la rouille !

Après quelques semaines d'effort :

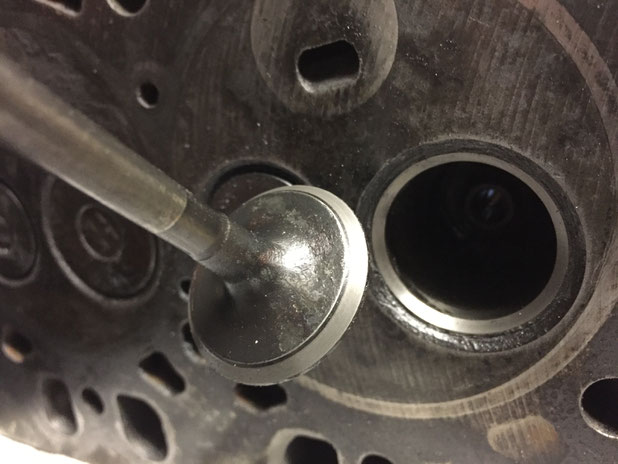

SIEGE SOUPAPE RODAGE

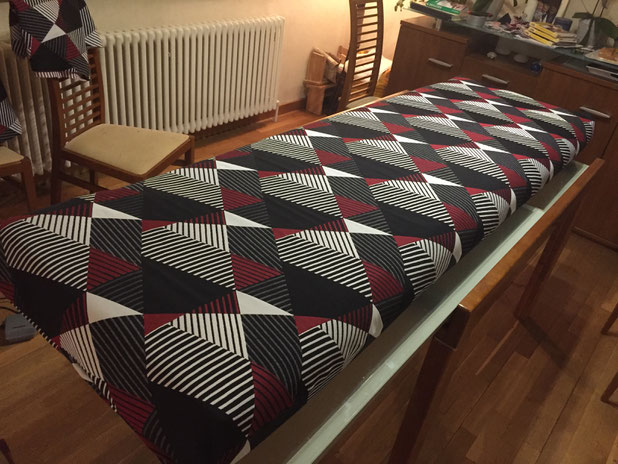

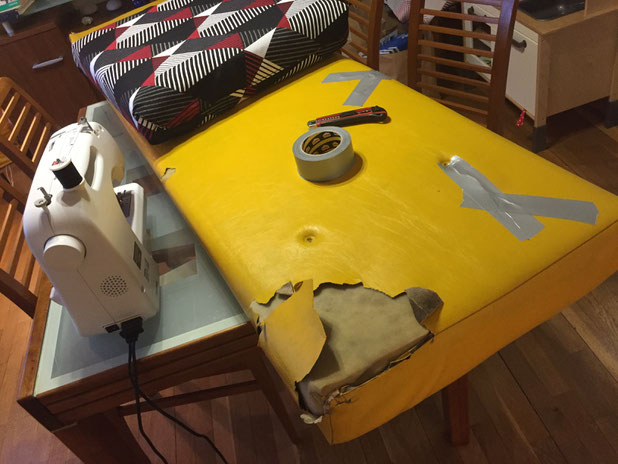

Reprise de la sellerie jaune en skaÏ d'époque des banquettes avec un tissus plus moderne :

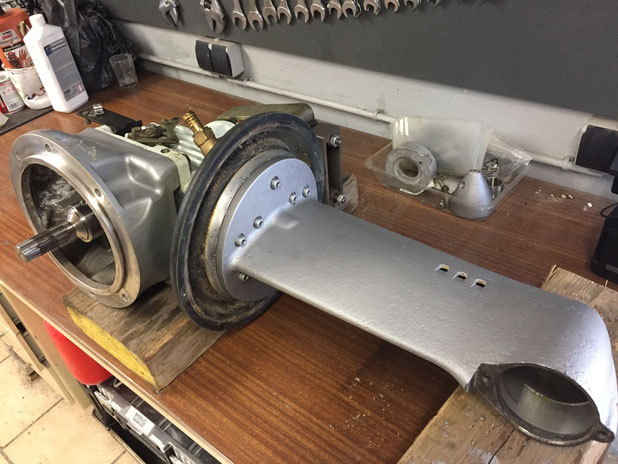

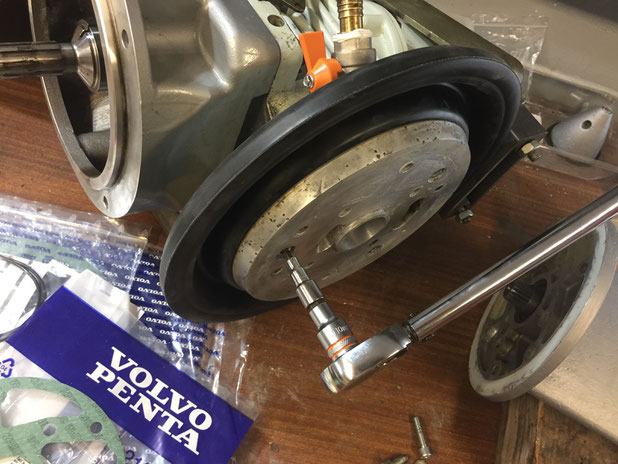

Reconditionnement du sail-drive Volvo de transmission :

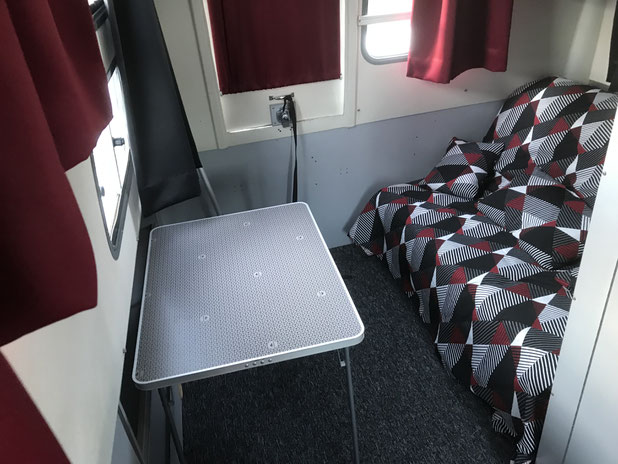

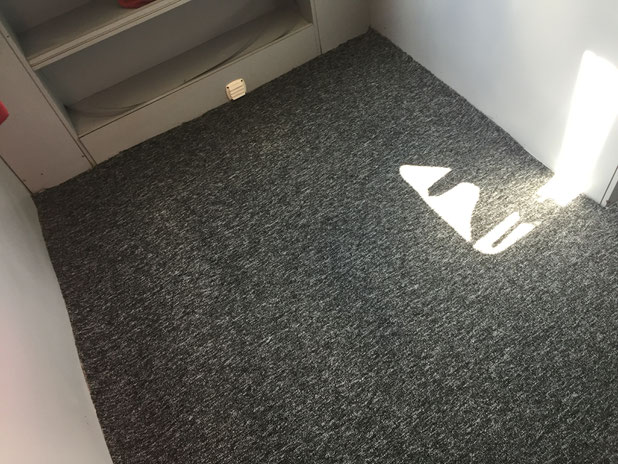

Reprise des sols et mise en place d'une mono-pièce en moquette avec gabarit de pose :

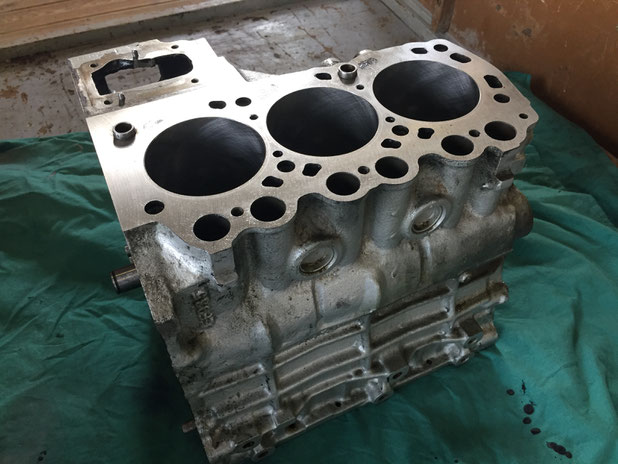

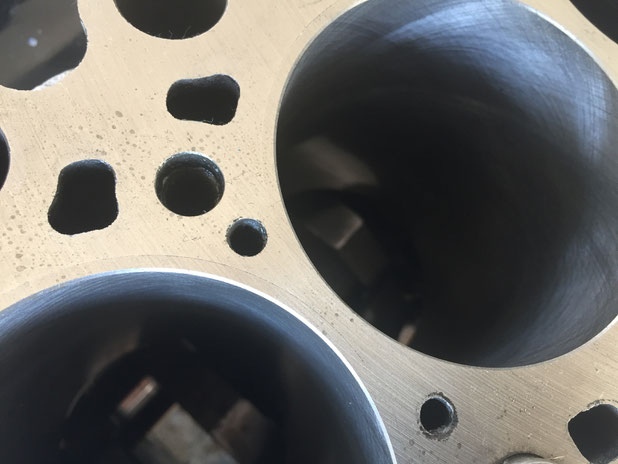

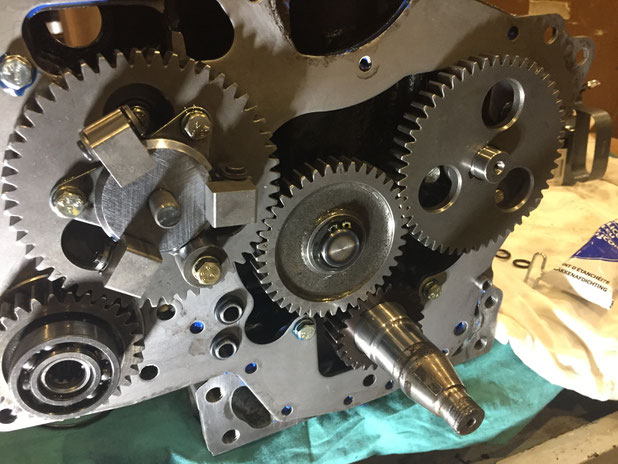

Chemisage sur mesure du bloc (cylindres hors cote réparation suite à attaque par la rouille) et remontage complet du moteur :

moteur espade 850 mitsubishi l3e craftsman marine
moteur espade 850 mitsubishi l3e craftsman marine 3.27
CHEMISAGE MOTEUR L3E mitsubishi  craftsman marine 3.27
moteur espade 850 mitsubishi l3e craftsman marine

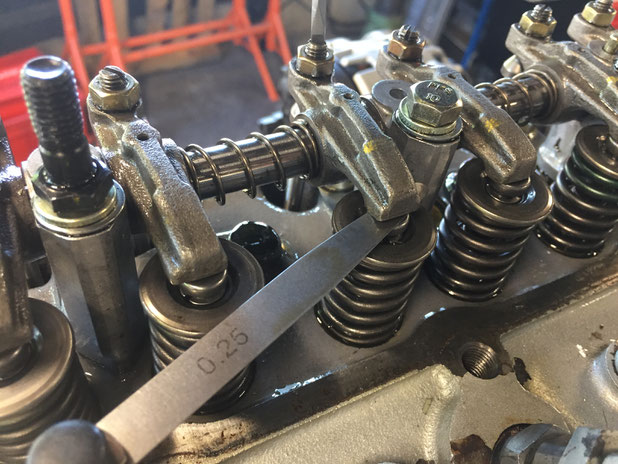

Réglage des soupapes :

REGLAGE SOUPAPE MOTEUR  espade 850 mitsubishi l3e craftsman marine 3.27

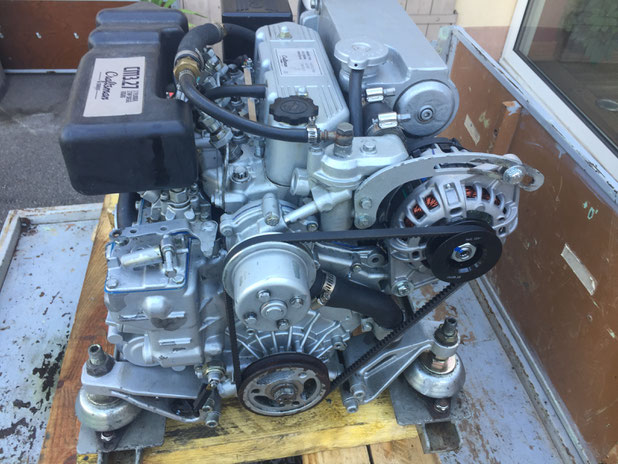

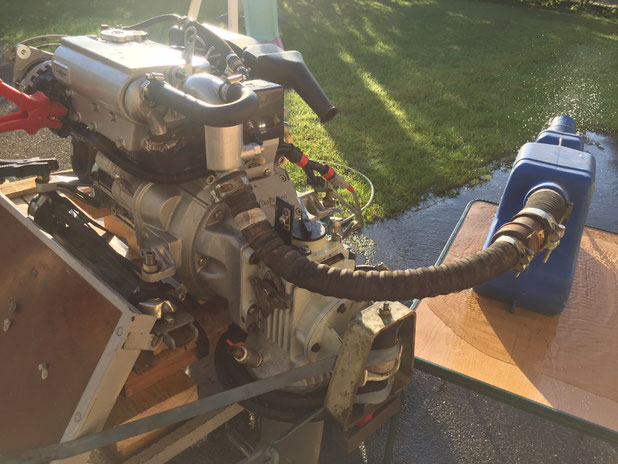

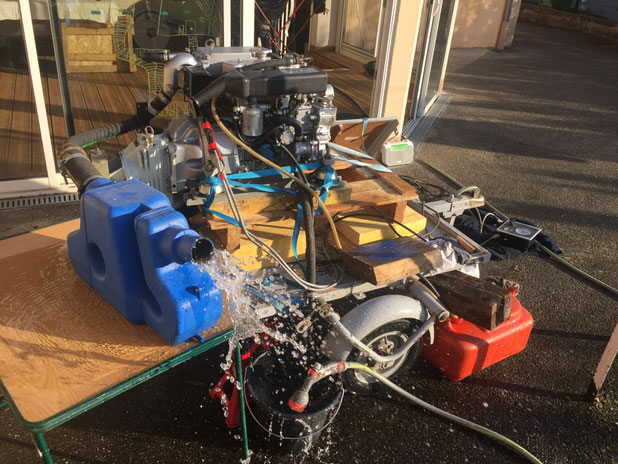

Prêt pour les essais moteur :

moteur espade 850 mitsubishi l3e craftsman marine 3.27

Contact !

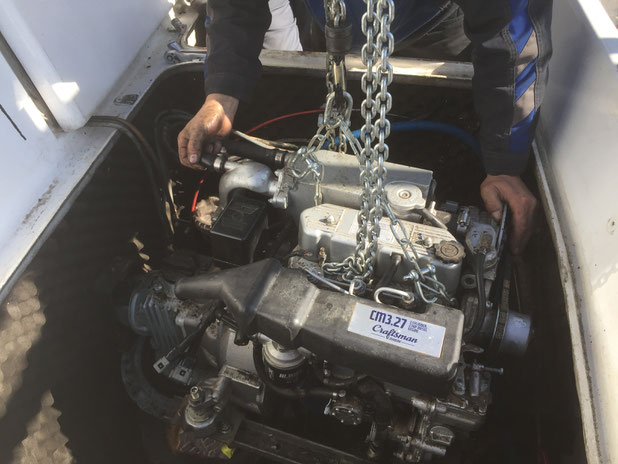

Après peinture de la soute, repose en fond de cale de l'ensemble moteur-transmission :

moteur espade 850 mitsubishi l3e craftsman marine 3.27
moteur espade 850 mitsubishi l3e craftsman marine 3.27

Repose de l'arbre d'hélice avec sa bague de compensation d'usure au niveau de l'appui des joints spy :

Remise à l'eau :

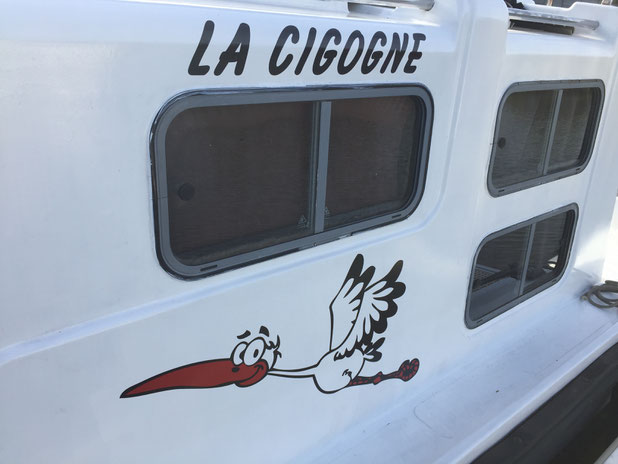

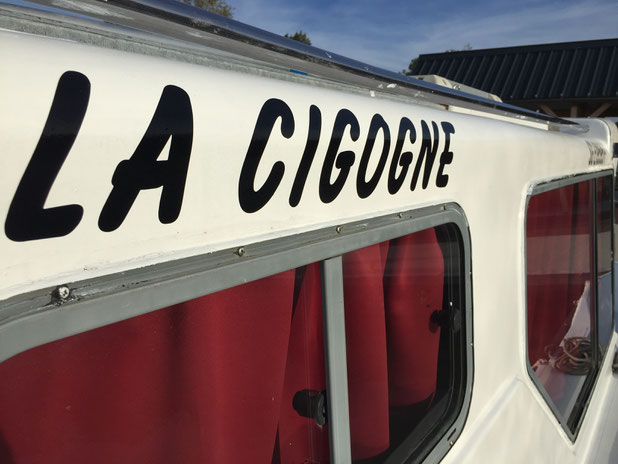

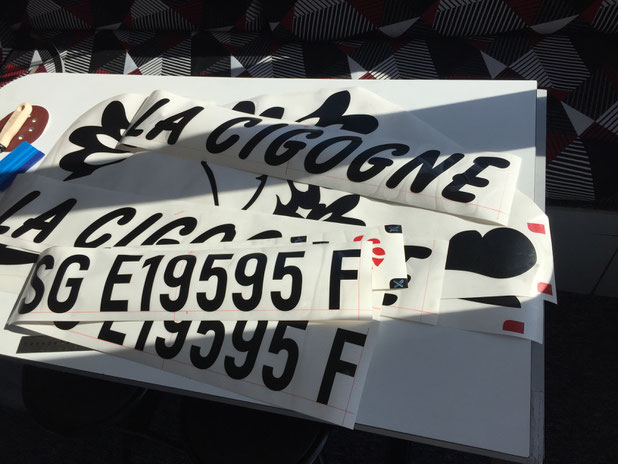

Pose de l'immatriculation et des cigognes :

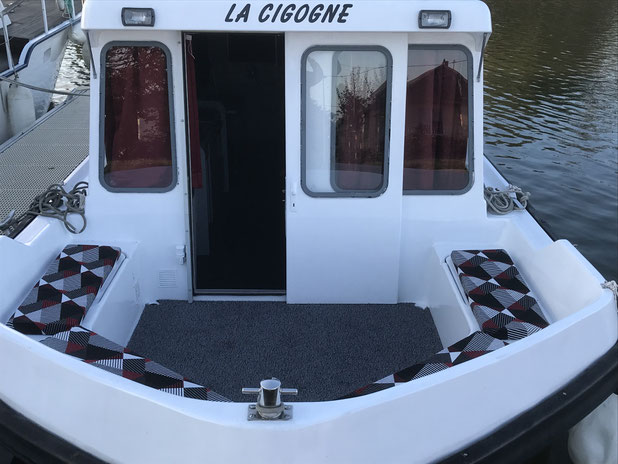

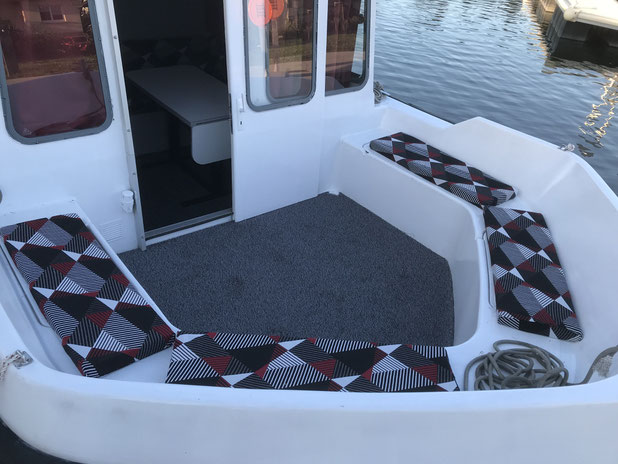

Mise en place du gazon synthétique de terrasse et réalisation des coussins d'assises :

espade 850 fly restauration bateau fluvial penichette peniche LA CIGOGNE
LA CIGOGNE espade 850 fly restauration bateau fluvial penichette peniche LA GIGOGNE

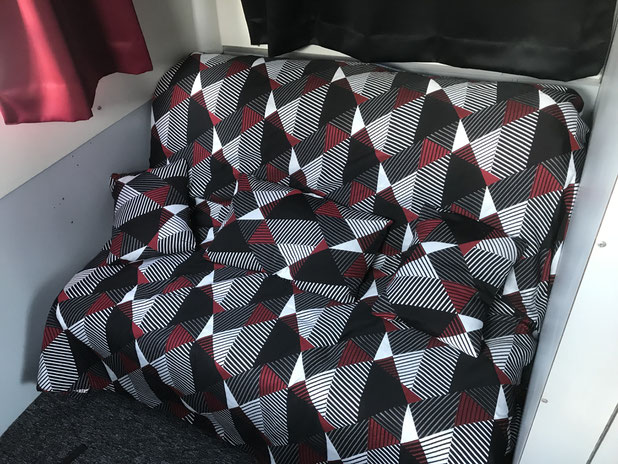

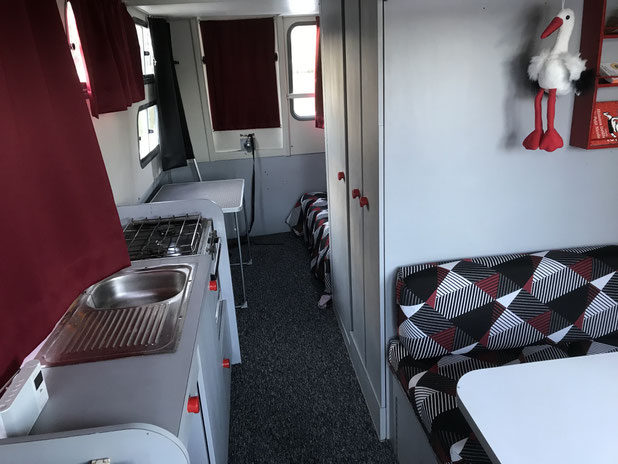

Mise en place du canapé-lit à l'arrière :

LA CIGOGNE bateau espade 850 fly restauration bateau fluvial penichette peniche LA CIGOGNE

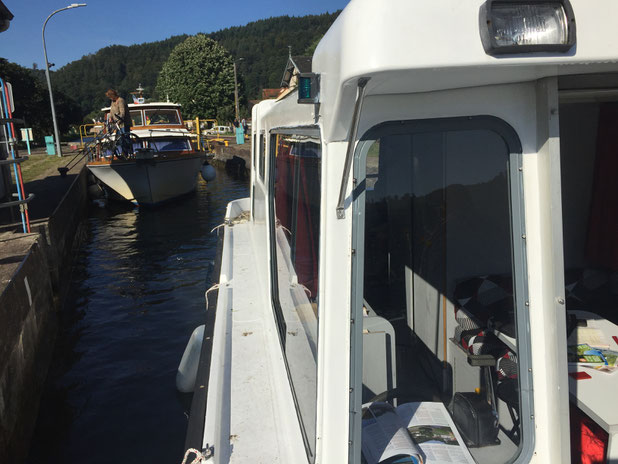

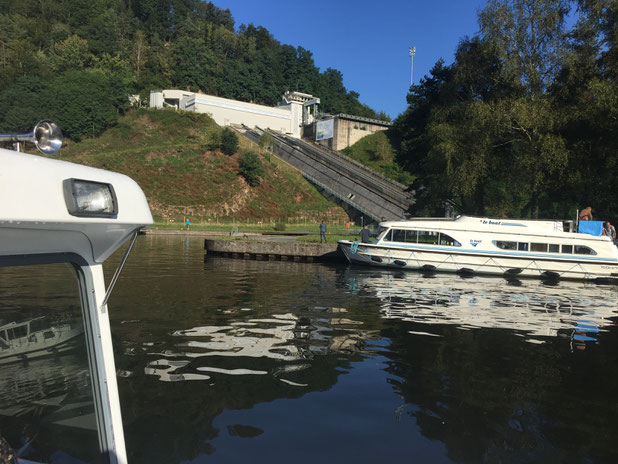

Sortie inaugurale de rapatriement avec le passage des tunnels d'Arzwiller, du plan incliné et de 17 écluses sur 7 heures de navigation :

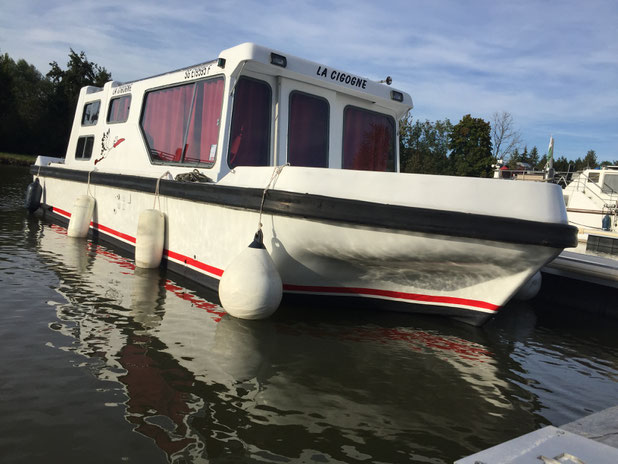

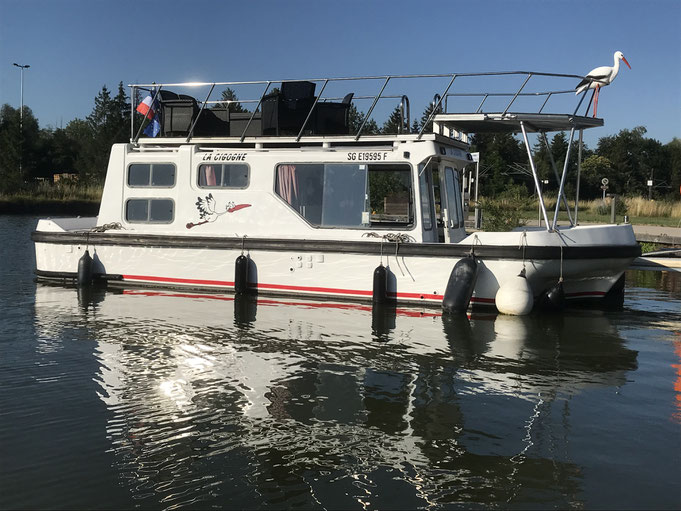

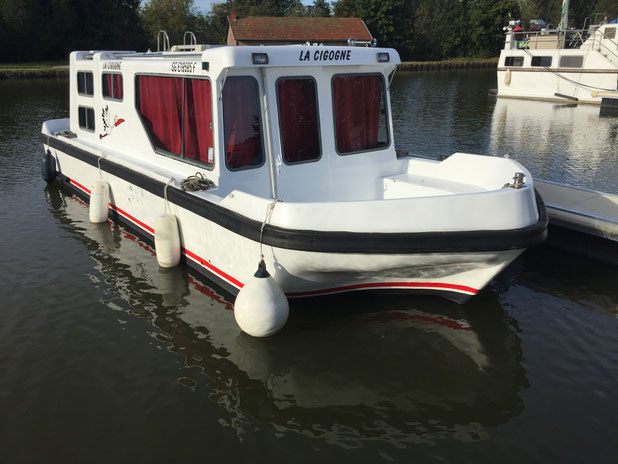

Prêt pour de nouvelles aventures :

LA CIGOGNE bateau espade 850 fly restauration bateau fluvial penichette peniche LA CIGOGNE

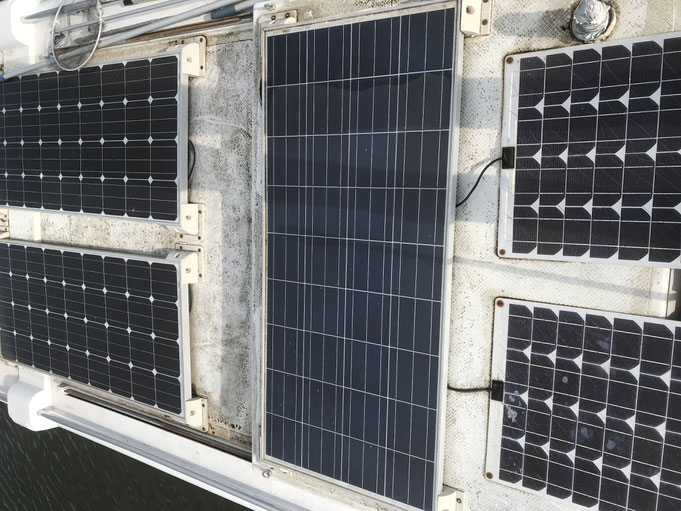

Création d'un pont supérieur avec en étape 1 : retrait des vieux panneaux solaires.

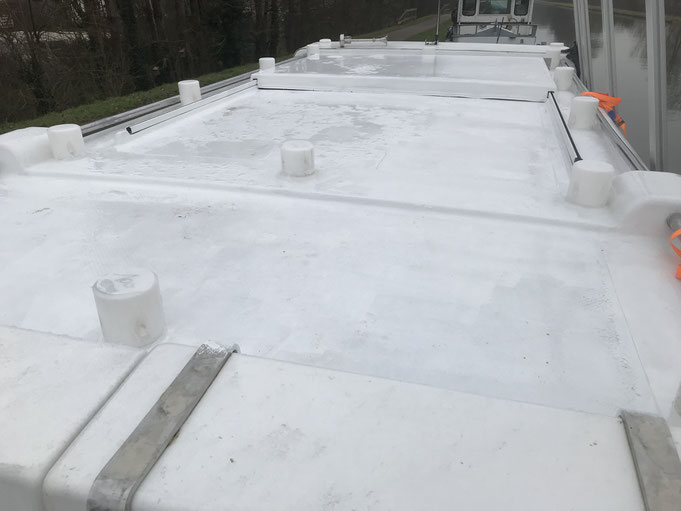

Mise en place de 12 plots d'appui (vis inox + joint/colle) pour la structure du pont supérieur :

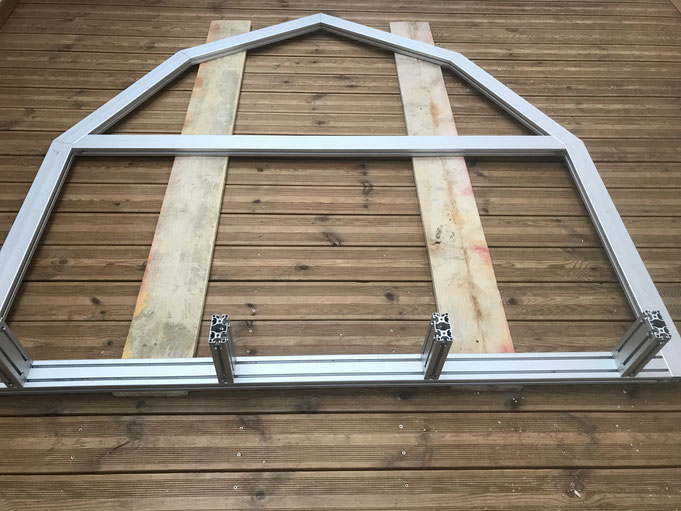

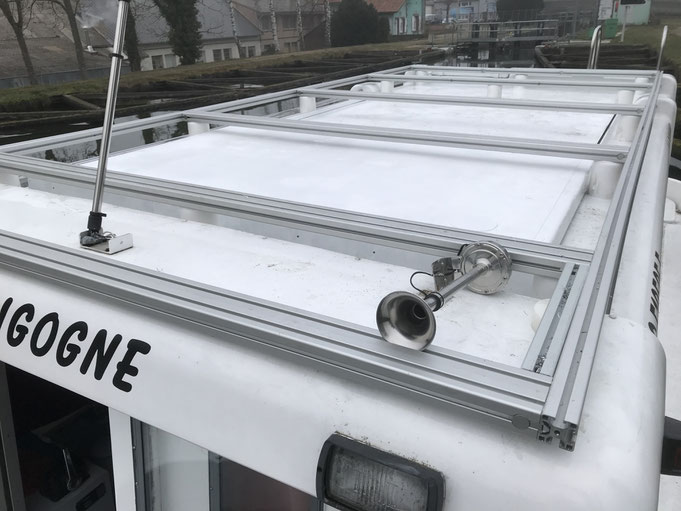

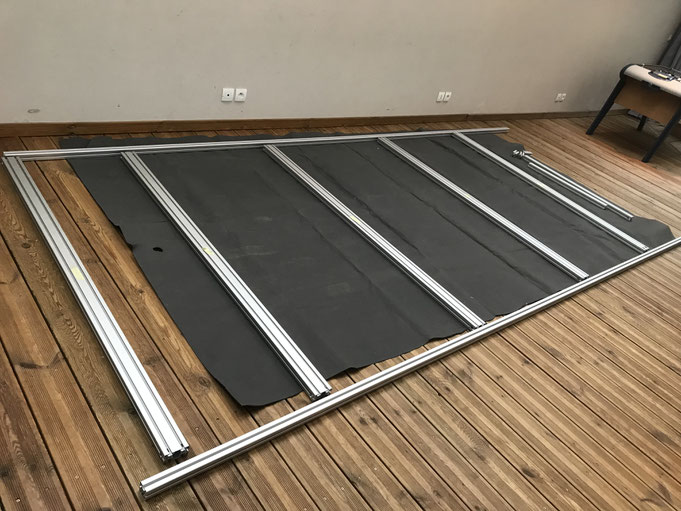

Assemblage de la structure arrière en aluminium mécano-assemblée :

Puis pose (vis + mastic/colle) sur les plots :

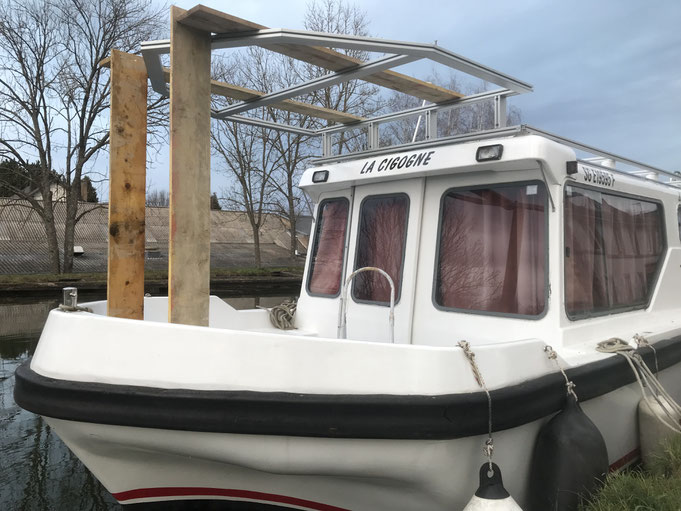

Assemblage de la structure avant en aluminium mécano-assemblée avec renforts provisoires en bois :

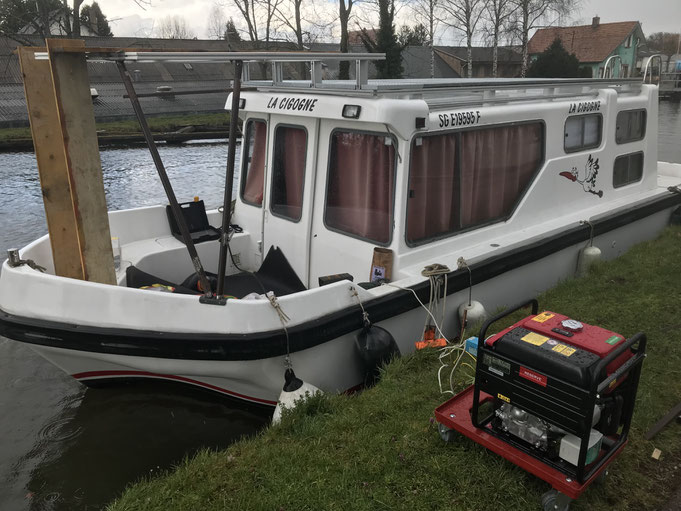

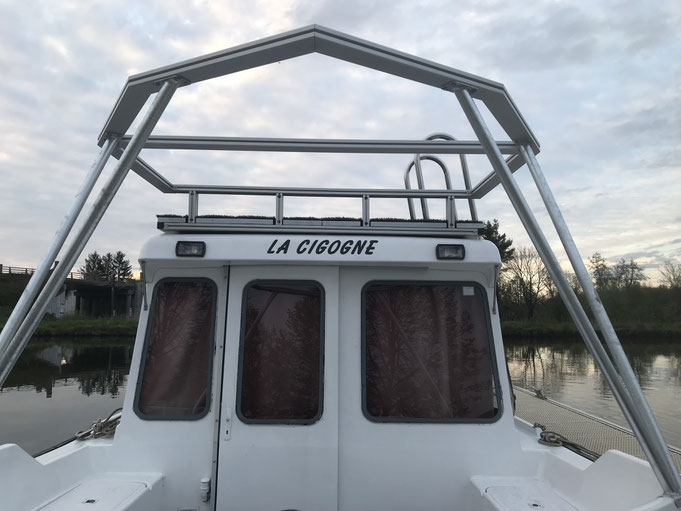

Puis assemblage sur la structure arrière et mise en place de pieds d'appuis provisoires en bois :

Pointage des pieds avants en acier avant galvanisation ;

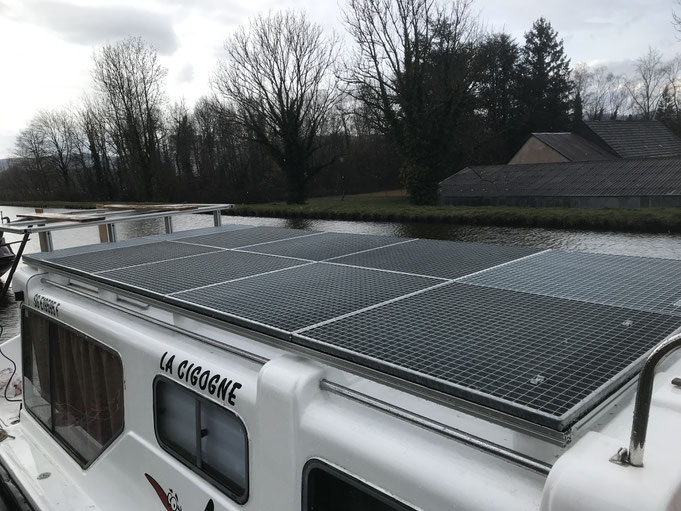

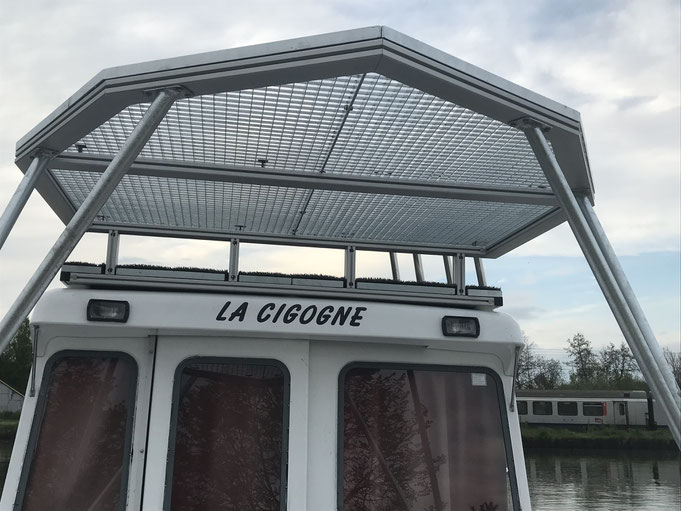

Mise en place des caillebotis galvanisés sur le pont arrière avec pose d'un joint anti frottement sur la structure alu :

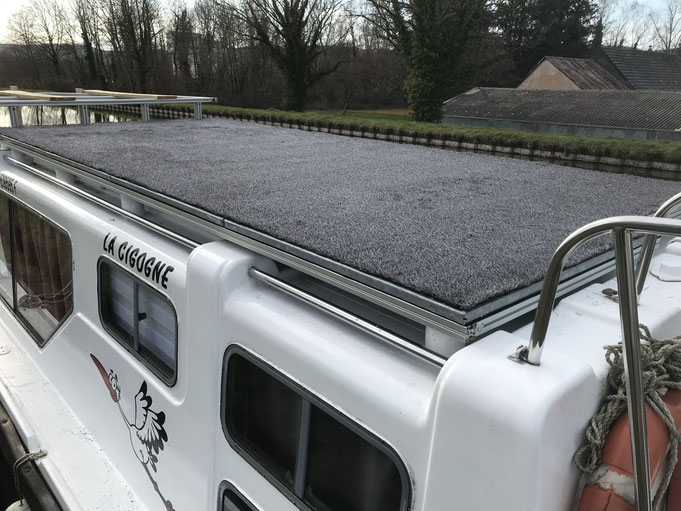

Pose du gazon synthétique micro perforé (pour évacuation de l'eau) avec accroche sur les caillebotis par colliers rilsan.

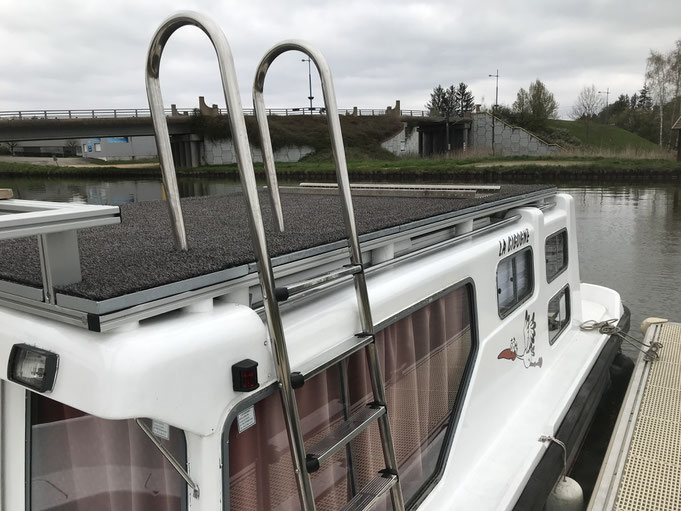

Pose de l'échelle d'accès latéral en inox :

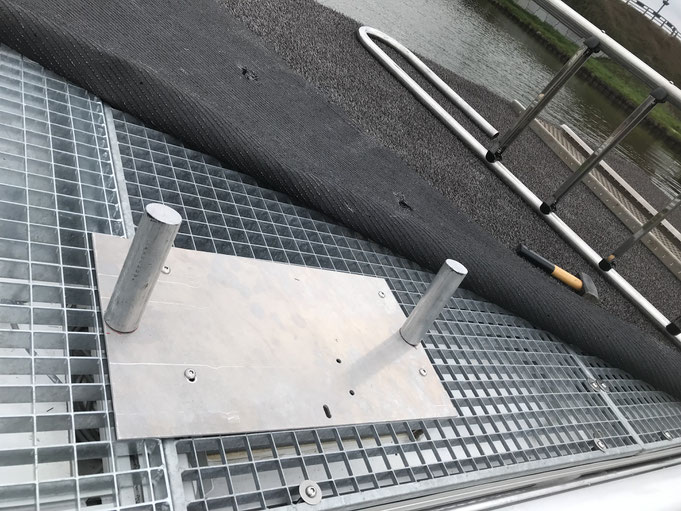

Pose des appuis avant définitifs galvanisés :

Pose des caillebotis avant :

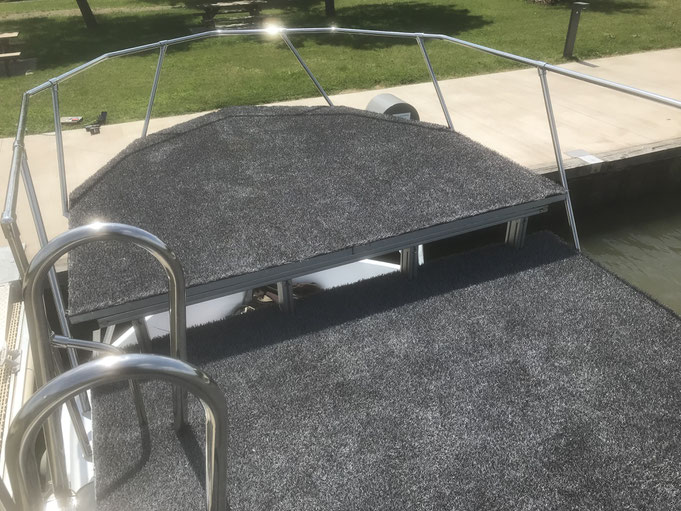

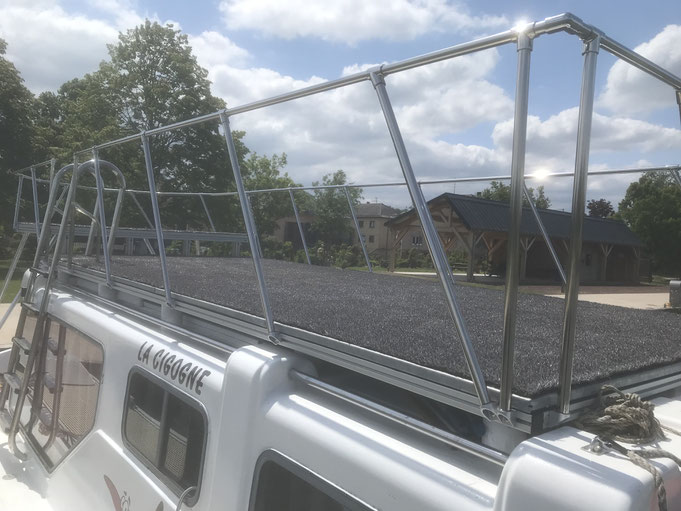

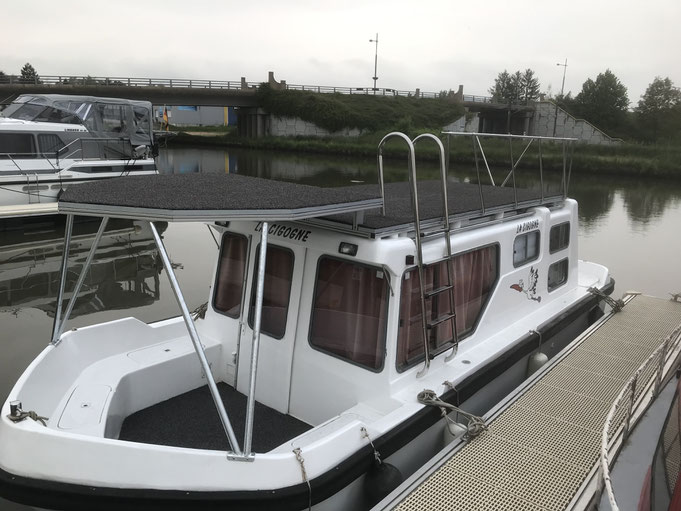

Pose du gazon synthétique avant et début d'assemblage du garde au corps inox sur l'arrière :

Et ceintrage du garde corps avant :

Puis achèvement du garde corps arrière :

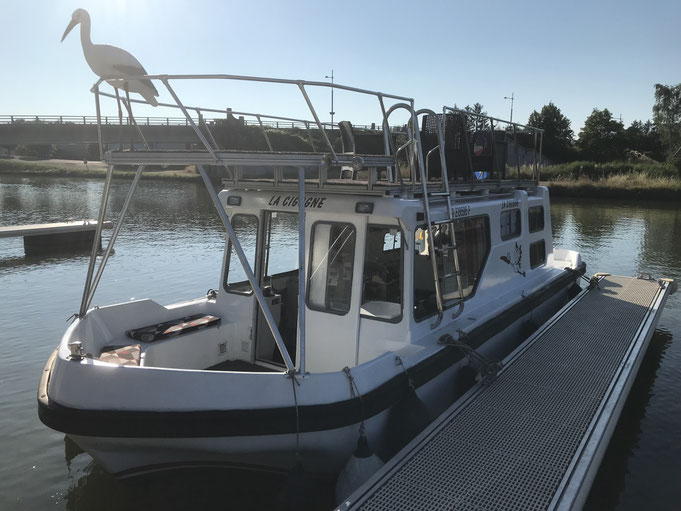

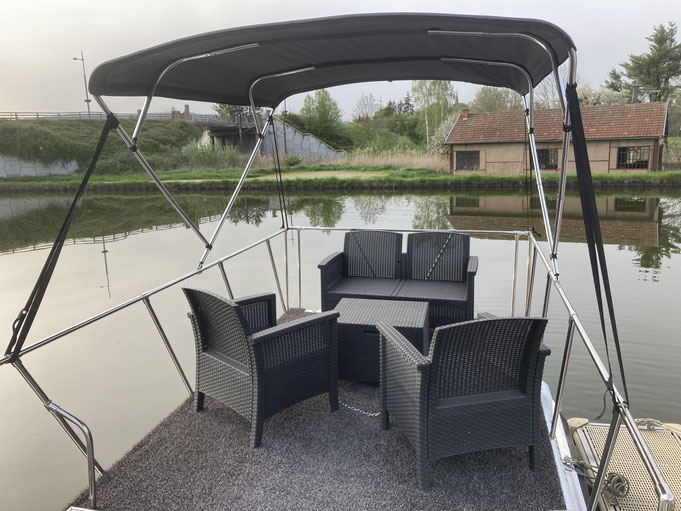

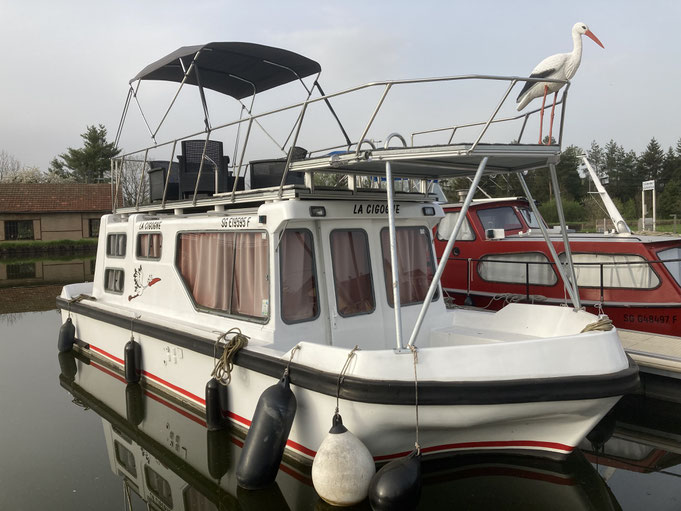

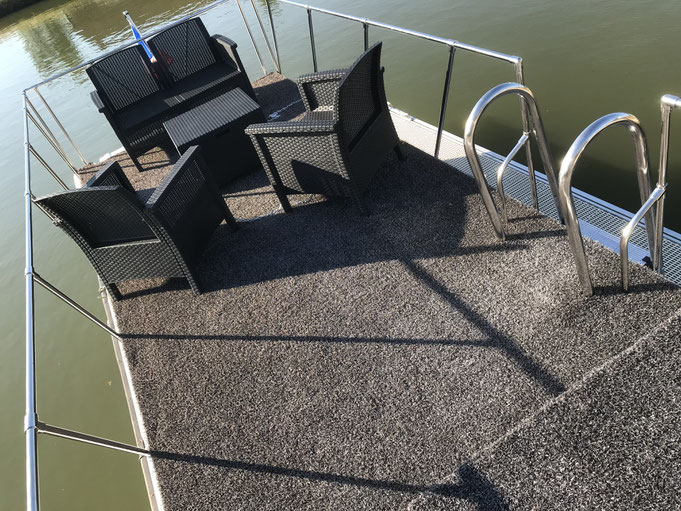

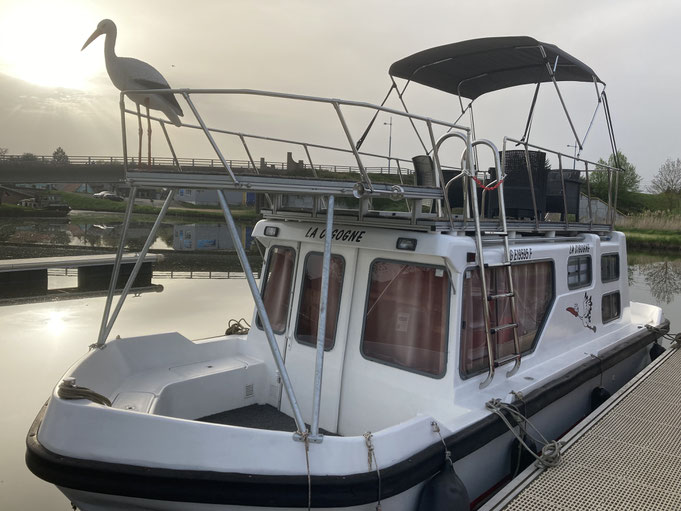

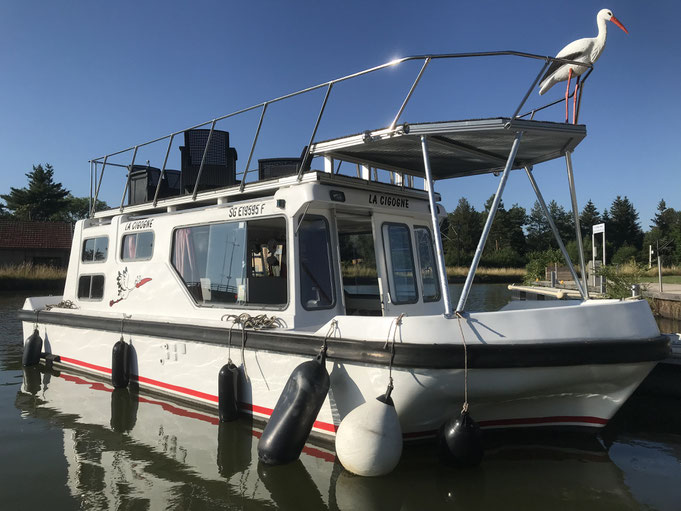

Pose d'une cigogne à la proue du pont supérieur, et d'un salon de jardin sur l'arrière :

bateau peniche la cigogne vnf steinbourg espade 850 fly fibre verre port renovation restauration
